網頁為助教提供北大資工系的pspice參考

6/5

補考時間為禮拜三或禮拜五,早上或下午都可以,請四位同學約一約在寄mail跟我講。

欲練習者可以來找我開門

請寄到reek771@gmail.com

5/30

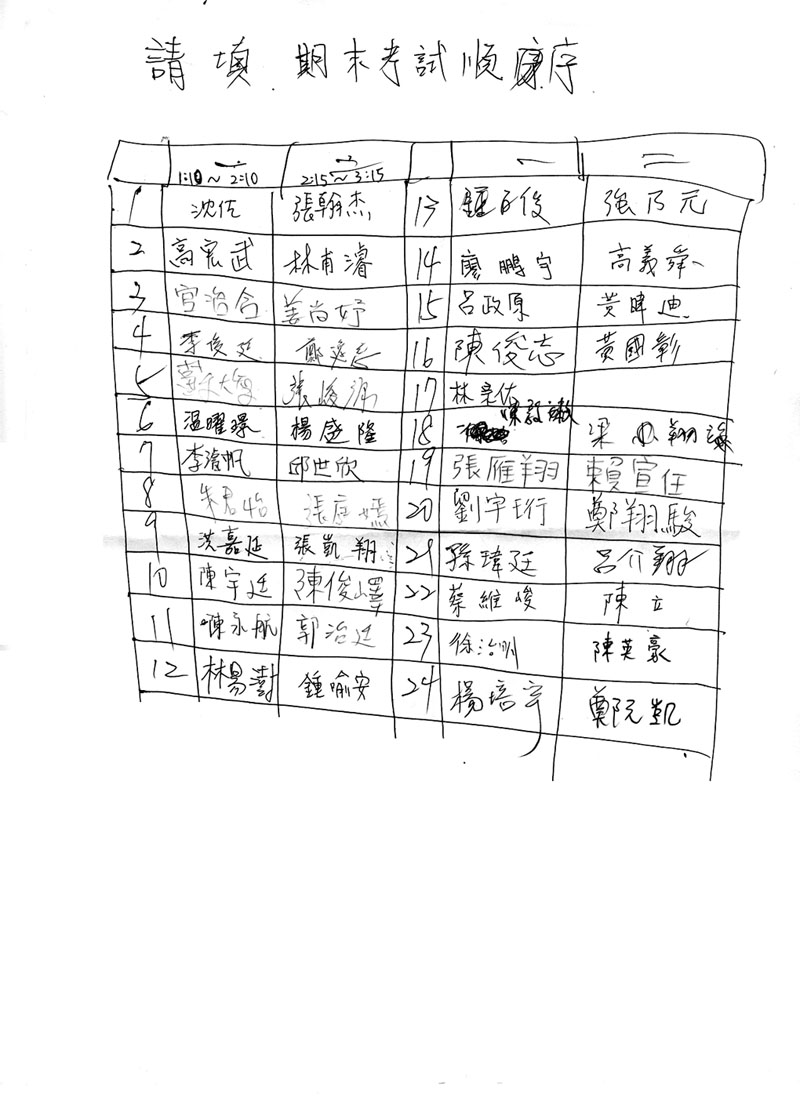

更新報告成績,期末考順序

5/22

請同學用OPAMP去跑E3.3的問題。

5/15

此次pspice不用做。

5/2

三角波的產生,請參考以下的網頁教學(在最下面)。

http://ezphysics.nchu.edu.tw/prophys/electron/data/spiceguide/PSPICEGUIDE.html

4/20

這次的pspice,助教也做不出來,助教量不出Vcac值和失真波形,

所以同學就量Vcdc值就好了。

4/17

已訂正exp3講義的電容介紹。

4/10

這次的NMOS,請用MbreakN3

上次的電容教學有錯,這次的才是正確的。

4/3

這次實驗不必交pspice,所以請同學理論推導寫詳細一點。

3/23

3月23日電子學考試,實驗課停課一次,報告延到4月3日交。

3/14

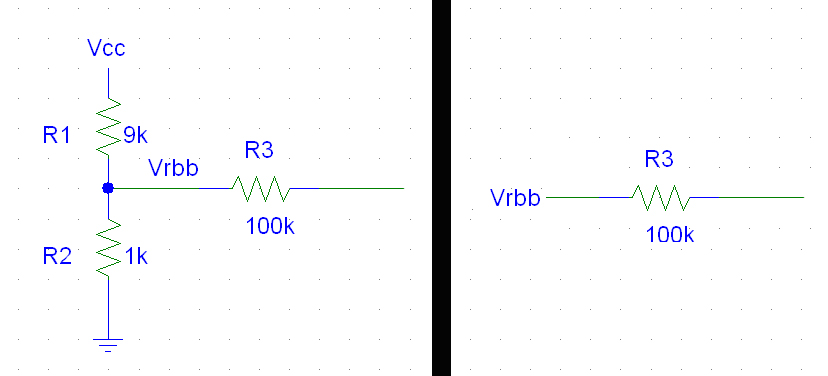

這次的實驗是去調可變電阻達到Vc=5v,但是pspice裡沒有可變電阻,所以我們要手動去調,所以我們利用以下兩個方法去實現。

第一:利用兩個電阻去組成,去調整R1R2的值,注意R1R2要等於10k,直到Vc=5v

第二:這種方法比較簡單,我們把可變電阻拿掉不管它,直接去調Vrbb,直到Vc=5v

請同學別忘記,要調到Vc=5v,是自己去設定值,多試幾次,而不是程式會幫你設定值。



3/7

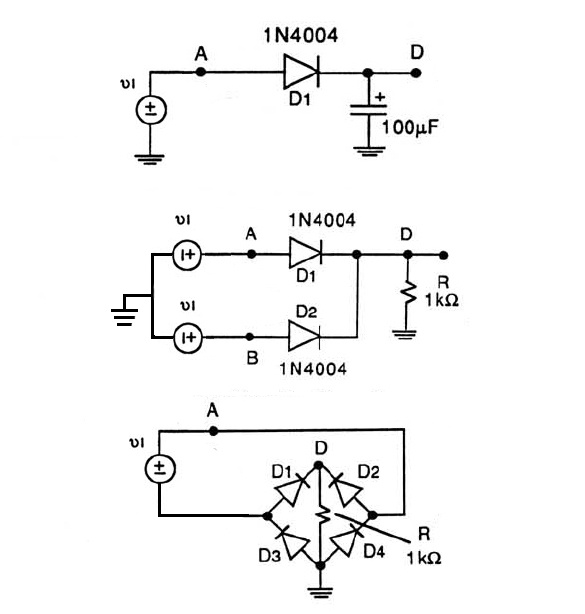

這次的pspice,因為軟體沒有變壓器,所以電路圖,改為下面,需要注意的是,

第二個圖的兩個電源其中一個的phase要設成180度,點兩下找phase就可以設定,

另一個就設0度。請同學觀察D點的輸出波形。



2/27

1:有任何問題請同學email給助教(reek771@yahoo.com.tw),如果有比較難的電路,助教會供佈參考程式

2:本網址在上課中比較晚公佈,請同學告知不知道的同學

提示1E1.1的程式碼,powerpoint有,自行去參考

提示2E2.1的直流電,就是將E1.1sin(0 10 100)改成10,就可

3:將E1.1E2.1上課有量到的值,列印出來
